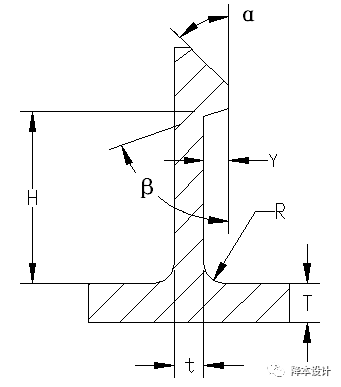

一个典型的直臂卡扣尺寸设计如图所示。

• 卡扣厚度t = 0.5~0.6T
• 卡扣的根部圆角Rmin = 0.5t
• 卡扣的高度H = 5~10t
• 卡扣的装配导入角  α= 25°~ 35°
• 卡扣的拆卸角度β：
  β≈35°用于不需外力的可拆卸的装配；
  β≈45°用于需较小外力的可拆卸的装配；
  β≈80°~90°用于需很大外力的不可拆卸的装配；
• 卡扣的顶端厚度Y≤ t
