2.4G 收控模块在电源板上布局位置探讨

ledask
发布于 2018-04-18 #技术问答直接看回复推送文章

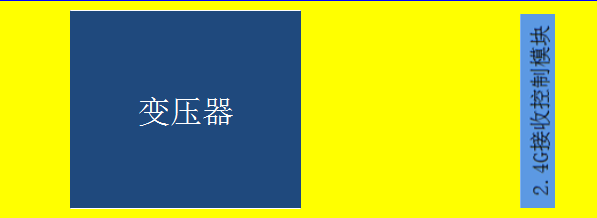

原则：尽可能远离变压器和电源主线。摆放位置一般有2种：A如下图，左边220V输入，右边输出灯珠。这种摆放，模块上2.4G芯片及晶振离变压器和电源主线都比较远，是比较理想的摆放，单面板、双面板影响都相对小些。

B 如下图，同样左边220V输入，右边输出灯珠。这种摆放离变压器距离不确定，受板子大小影响。如果是单面板，电源主线会在板子下面经过，影响相对小些；如果是双面板，电源主线布在上层，影响相当大，有朋友做过验证。在此深表感谢！电源主线布在下层，跟单面板效果一样。假如是双面板，模块位置，在电源板上层铺大面积的地或者铜皮不地，是否会改善被干扰呢？需要验证，有兴趣的朋友也可以做下这方面的实验。
